استاندارد پیچ و مهره

استاندارد پیچ و مهره : ما در برخی از مقالات گذشته خود در مورد درجه های پیچ و مهره صحبت کرده ایم اما، درست مانند بسیاری از موضوعات در صنعت پیچ و مهره ها، درک کامل آنها ممکن است کمی دشوار باشد.

برای ارائه اطلاعات بیشتر، جزئیات بیشتری در مورد درجه بندی پیچ ها، نحوه طبقه بندی آنها و موارد استفاده از آنها در زیر آورده ایم.

به این ترتیب، امیدواریم ایده بهتری در مورد درجه پیچ مورد نیاز خود برای برنامه خود به دست آورید.

گریدهای پیچ چیست؟

استاندارد پیچ و مهره متریالش با لغت “گریدهای پیچ و مهره” معرفی و دسته بندی میشود.

با مواد خاص آنها و همچنین استحکام آن ماده تعریف می شود.

این به تعیین حداکثر تنشی که پیچ می تواند تحمل کند کمک می کند.

به طور معمول، مشخصات درجه پیچ، مواد را فراخوانی می کند (یا چند گزینه مواد را ارائه می دهد).

سپس الزامات مقاومتی برای آن ماده را فهرست می کند.

اگر با پیچ و مهره های کربنی یا فولادی آلیاژی (که رایج ترین آنها هستند) کار می کنید.

این الزامات استحکام بر اساس الزامات سختی آن ماده تعیین می شود. هر چه ماده سخت تر باشد.

استحکام بالاتری دارد. بسیاری از مشخصات ممکن است دارای بار اثبات یا استحکام کششی نیز باشند.

اما اینها در واقع تنها تاییدی از استحکامی است که در الزامات سختی ذکر شده است.

به طور کلی، هنگام تصمیم گیری در مورد نوع پیچ مورد نیاز برای برنامه خاص خود، درجات پیچ مفید است.

سه استاندارد پیچ و مهره

سه استاندارد اصلی برای توصیف گریدهای پیچ وجود دارد: SAE، ISO و ASTM.

در حالی که هر یک از این استانداردها و قراردادهای نامگذاری خاص خود را دارند، آنها معمولاً از یک قانون برای درجه های پیچ پیروی می کنند – هر چه درجه بالاتر باشد، پیچ قوی تر است.

SAE

SAE مخفف Society of Automotive Engineers است.

استانداردهای آن یکی از رایج ترین قطعات اینچی است.

SAE J429 استانداردی است که برای مشخصات پیچ های شش گوش، پیچ خودکار، استاد بولت ها، نیم رزوه ها و U-بولت توسعه یافته است.

برای پیچ و مهره ها، می توانید درجه SAE J429 را پیدا کنید که در خط تیره های برجسته روی سر نشان داده شده است که نشان دهنده درجه و استحکام مورد نیاز است.

ISO/Metric

ISO مخفف سازمان بین المللی استاندارد است. استانداردهای آن معمولاً استانداردهای متریک نیز نامیده می شوند.

ISO 898-1 استانداردی برای پیچ‌های شش گوش، پیچ‌ها خودکار و استاد بولت ها ساخته شده از فولاد کربنی و فولاد آلیاژی است و شامل 10 کلاس خصوصیات مختلف است که معادل‌های متریک درجه‌ها هستند. برای پیچ‌ها، می‌توانید کلاس ویژگی ISO 898-1 را پیدا کنید که به اعداد برجسته یا فشرده روی سر آن نمایش داده می‌شود.

استاندارد ASTM

کلمه ASTM مخفف American Society for Testing and Materials است.

ASTM A307 استانداردی است که برای پیچ‌ها و استاد بولت ها ایجاد شده است و دو درجه متفاوت ایجاد می‌کند: درجه A و درجه B. روی یک پیچ، درجه 307A یا 307B را روی سر آن می‌بینید.

متریال پیچ و مهره و کاربرد آنها

حالا بیایید به چند درجه پیچ خاص و کاربردهای آنها بپردازیم. اما ابتدا، اجازه دهید بگوییم که انواع مختلفی از انواع پیچ وجود دارد.

به منظور اختصار، ما فقط در مورد چند مورد از رایج ترین درجه های پیچ در هر یک از سیستم های ذکر شده در بالا بحث خواهیم کرد.

SAE J429

• SAE J429 گرید 2 – برای پیچ و مهره های ساخته شده از فولاد کربنی با مقاومت کم تا متوسط، این درجه SAE J429 است که به کمترین میزان استحکام بین 60000-74000 psi نیاز دارد. بنابراین از این پیچ ها برای اتصالات و کاربردهای غیر بحرانی استفاده می شود. پیمانکاران، طراحان، OEM ها و خدمه تعمیر و نگهداری از آنها استفاده می کنند زیرا برای برنامه های عمومی که در معرض استرس یا دماهای شدید نیستند کار می کنند و مقرون به صرفه ترین هستند.
• SAE J429 گرید 5 – برای پیچ و مهره های ساخته شده از کربن یا فولاد آلیاژی با استحکام متوسط، این درجه دارای الزامات مقاومتی است که در محدوده متوسط، از 105000-120000 psi قرار می گیرد. آنها معمولاً در کاربردهای نظامی و ماشین آلات سنگین استفاده می شوند، زیرا می توانند مقدار زیادی استرس را تحمل کنند.
• SAE J429 گرید 8 – برای پیچ و مهره های ساخته شده از کربن یا فولاد آلیاژی با استحکام متوسط، این درجه بالاترین سطح استحکام را تا 150000 psi ارائه می دهد. بنابراین، در کاربردهایی با سخت‌ترین و سخت‌ترین شرایط مانند نظامی، ماشین‌آلات سنگین و مهندسی هوافضا استفاده می‌شود.

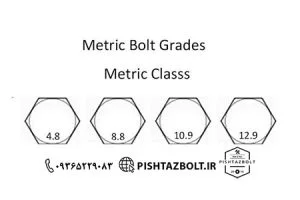

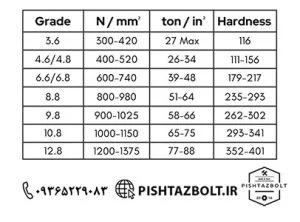

ISO 898-1

• ISO 898-1 گرید 8.8 – این کلاس دارایی دارای استحکام متوسطی است و قابل مقایسه با SAE J429 Grade 5 است. بنابراین، کاربردهای آن ها از جمله ماشین آلات نظامی و سنگین مشابه است – اما در صنعت خودرو نیز بسیار رایج استفاده می شود.
• ISO 898-1 گرید 10.9 – این کلاس دارایی دارای استحکام بالایی است و با SAE J429 Grade 8 قابل مقایسه است. بنابراین، پیچ های 10.9 نیز کاربردهای مشترک مشابهی دارند: نظامی، ماشین آلات سنگین و هوافضا.
• ISO 898-1 گرید 12.9 – این کلاس ویژگی برخی از بالاترین استحکام موجود را ارائه می دهد. در واقع، اینها قوی ترین پیچ های ما در تولید و عرضه به بازار هستند. آنها در کاربردهای حیاتی مانند ایمن سازی قطعات موتور و بدنه موتور استفاده می شوند.

ASTM A307

• A307 گرید A – پیچ‌های درجه A به عنوان پیچ‌های فولادی کربنی با مقاومت کم تا متوسط، حداقل استحکام 60000 psi را ارائه می‌کنند. آنها برای کاربردهای عمومی و غیر بحرانی استفاده می شوند و با پیچ و مهره های SAE J429 Grade 2 قابل مقایسه هستند.
• A307 گرید B – پیچ‌های درجه B به عنوان پیچ‌های فولاد کربنی با مقاومت متوسط، استحکام کمی بیشتر، بین 60000 تا 100000 psi دارند. آنها معمولاً در اتصالات فلنجی در سیستم های لوله کشی استفاده می شوند.

متریال پیچ فولادی ضد زنگ ( استیل ) و تیتانیوم

همچنین باید اشاره کنیم که هر یک از سیستم ها و گریدهای پیچ و مهره ذکر شده در بالا برای پیچ و مهره های ساخته شده از کربن یا فولاد آلیاژی هستند.

با این حال، گریدهای پیچ و مهره زیادی برای مواد دیگر مانند فولاد ضد زنگ همان استیل یا تیتانیوم نیز وجود دارد.

به عنوان مثال، برخی از گریدهای پیچ فولادی ضد زنگ(استیل) و تیتانیوم عبارتند از:

فولاد ضد زنگ (استیل)

• 304 – درجه تجاری، 74000 psi
• 316 – درجه دریایی، 180000 psi

تیتانیوم

• درجه 2 – درجه تجاری، 50000 psi
• درجه 5 – استحکام بالا، 138000 psi

در حالی که ما در واحد صنعتی و تولیدی با این مواد به سفارش مشتری تولید میکنیم.

خوشحالیم که سعی می‌کنیم به هر سؤالی که در مورد آنها دارید پاسخ دهیم یا شما را به سمت راه‌حلی راهنمایی کنیم که ممکن است برای برنامه شما بهتر عمل کند.
